Realizacja pompy ciepła Stiebel Eltron w budynku po remoncie

Realizacja instalacji z pompą ciepła Stiebel Eltron. Opis obejmuje bufor, C.W.U., zawór strefowy, filtr magnetyczny i zabezpieczenie instalacji.

Zapytaj o dobór +48 501 107 764

Zdjęcia i zakres instalacji

Realizacja instalacji z pompą ciepła Stiebel Eltron. Opis obejmuje bufor, C.W.U., zawór strefowy, filtr magnetyczny i zabezpieczenie instalacji.

Realizacja obejmuje kotłownię z pompą ciepła Stiebel Eltron w budynku po remoncie. Jednostka wewnętrzna stoi w wydzielonym pomieszczeniu razem z buforem Kospel, naczyniami wzbiorczymi IBO i rozdzielaczem instalacji grzewczej.

Instalacja została podzielona na cztery obiegi grzewcze. Każdy ma własną grupę pompową z termometrami zasilania i powrotu, zamontowaną na wspólnym rozdzielaczu w izolacji. Taki układ pozwala sterować temperaturą osobno dla każdej strefy budynku.

Realizację wykonano przy kościele w Mninie. Pomieszczenie kotłowni powstało w budynku o starszej konstrukcji, co widać po łukowym oknie i odsłoniętym nadprożu. Rozprowadzenie rur poprowadzono tak, aby armatura pozostała dostępna do przeglądów.

Przegląd zdjęć

Zdjęcia z tej realizacji

Galeria pokazuje kolejne ujęcia urządzenia, osprzętu i detali montażu instalacji pompy ciepła.

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 1

1 / 11

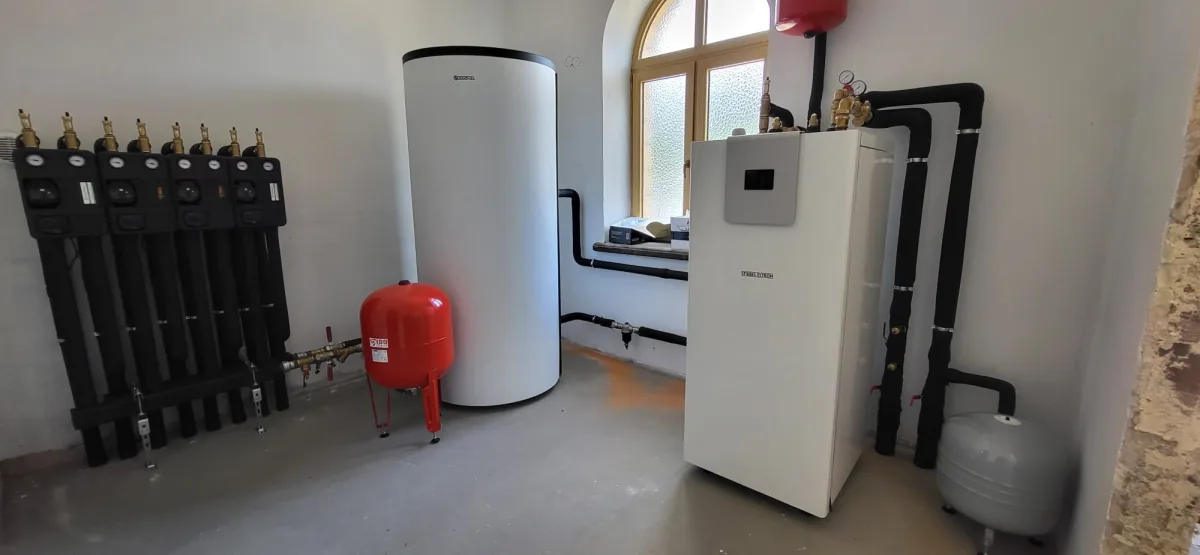

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 2

2 / 11

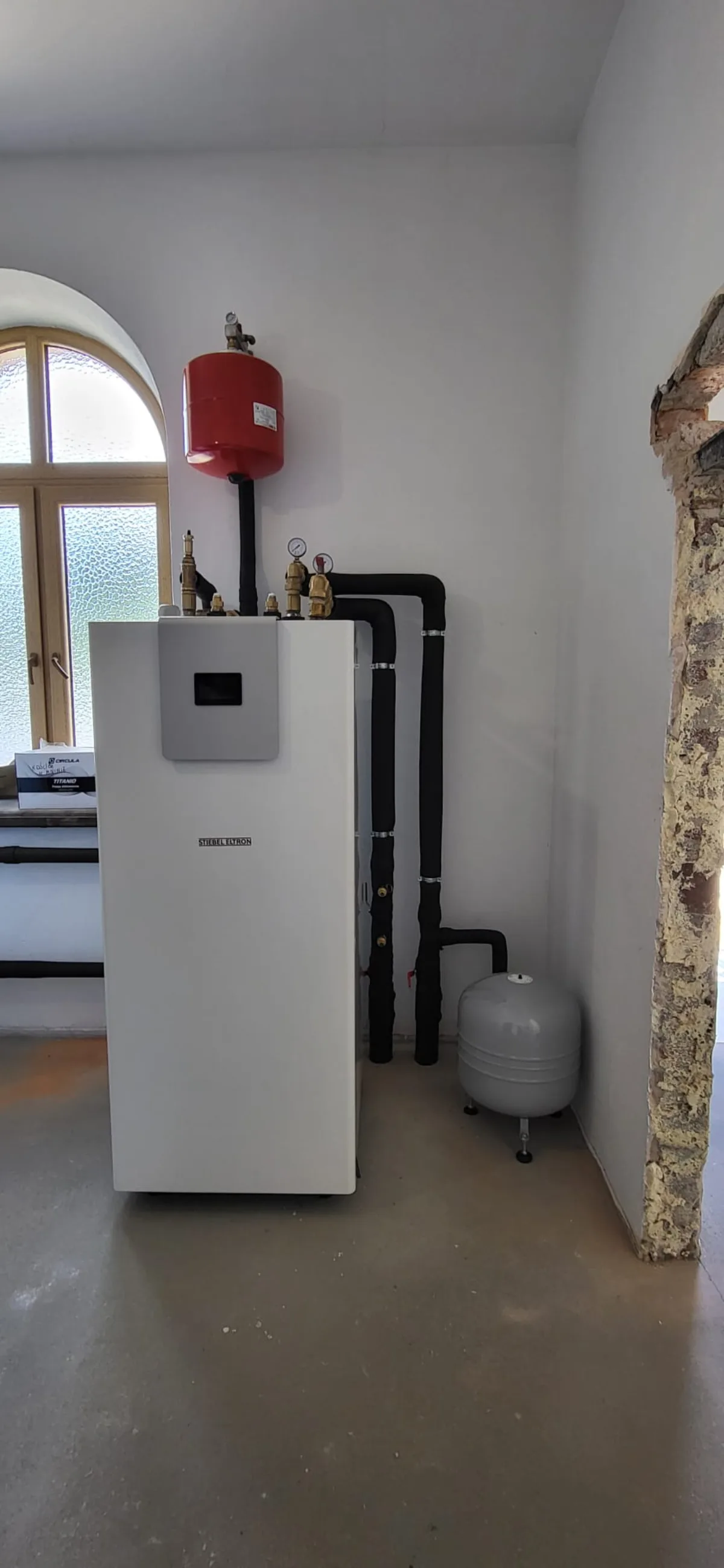

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 3

3 / 11

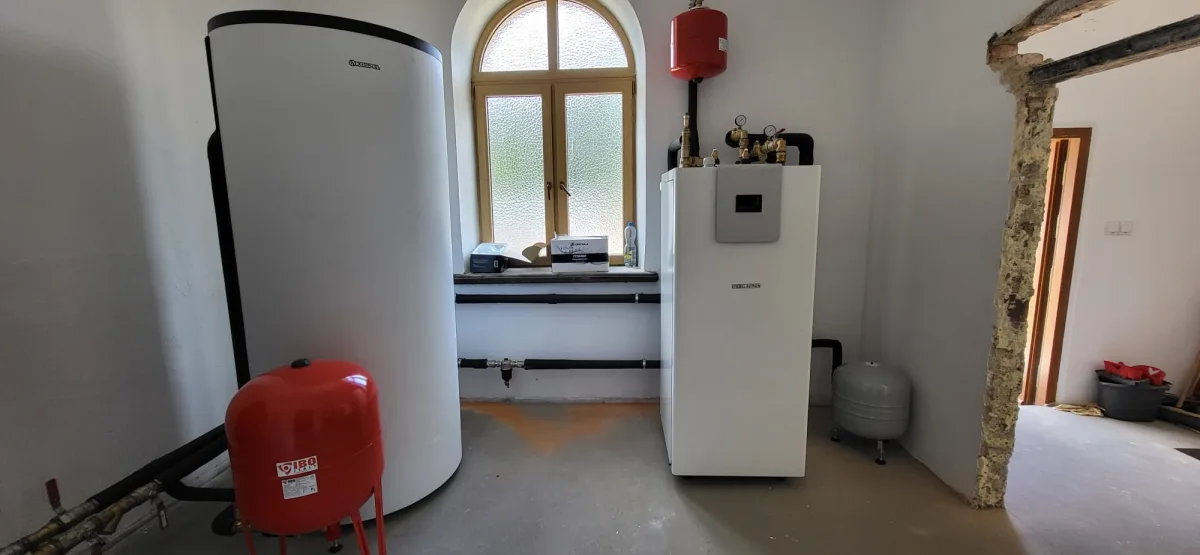

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 4

4 / 11

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 5

5 / 11

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 6

6 / 11

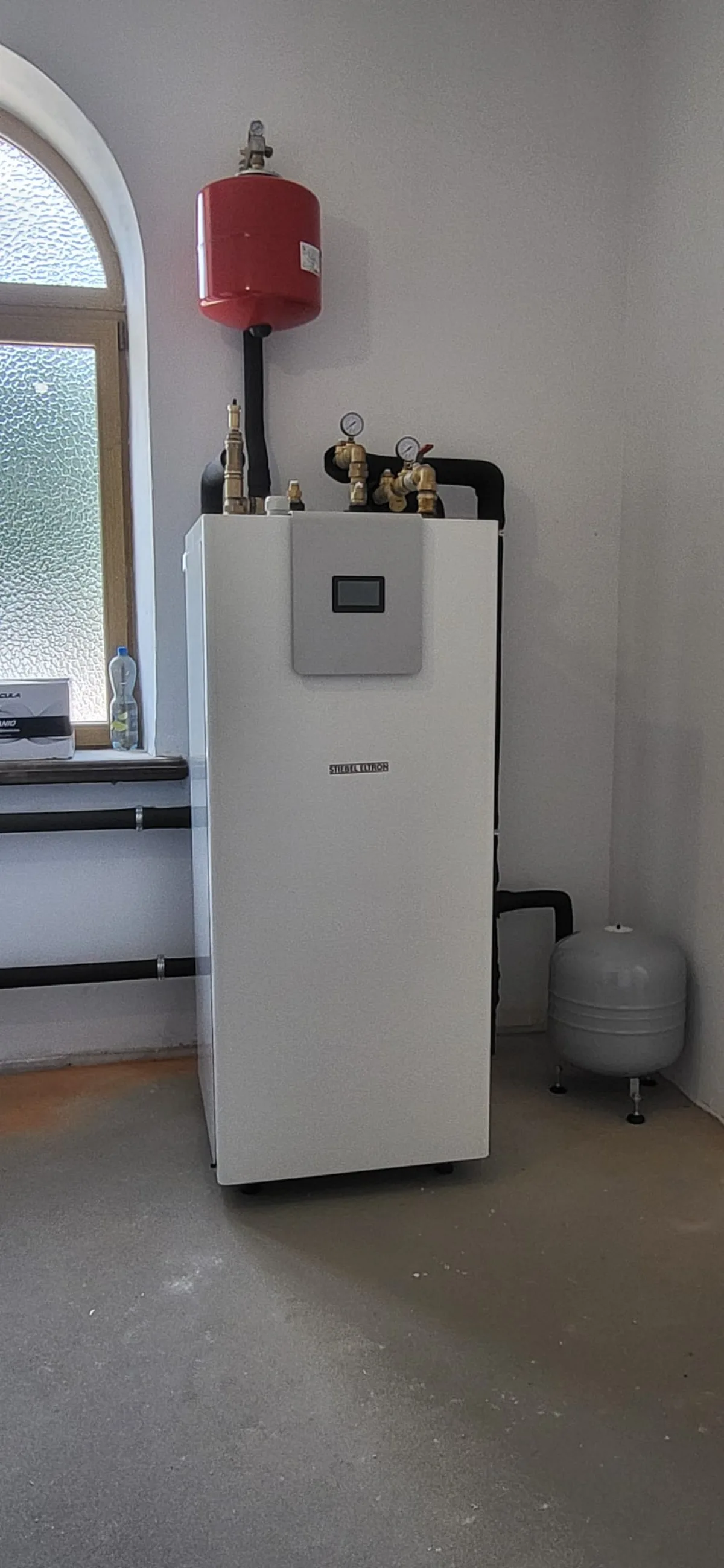

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 7

7 / 11

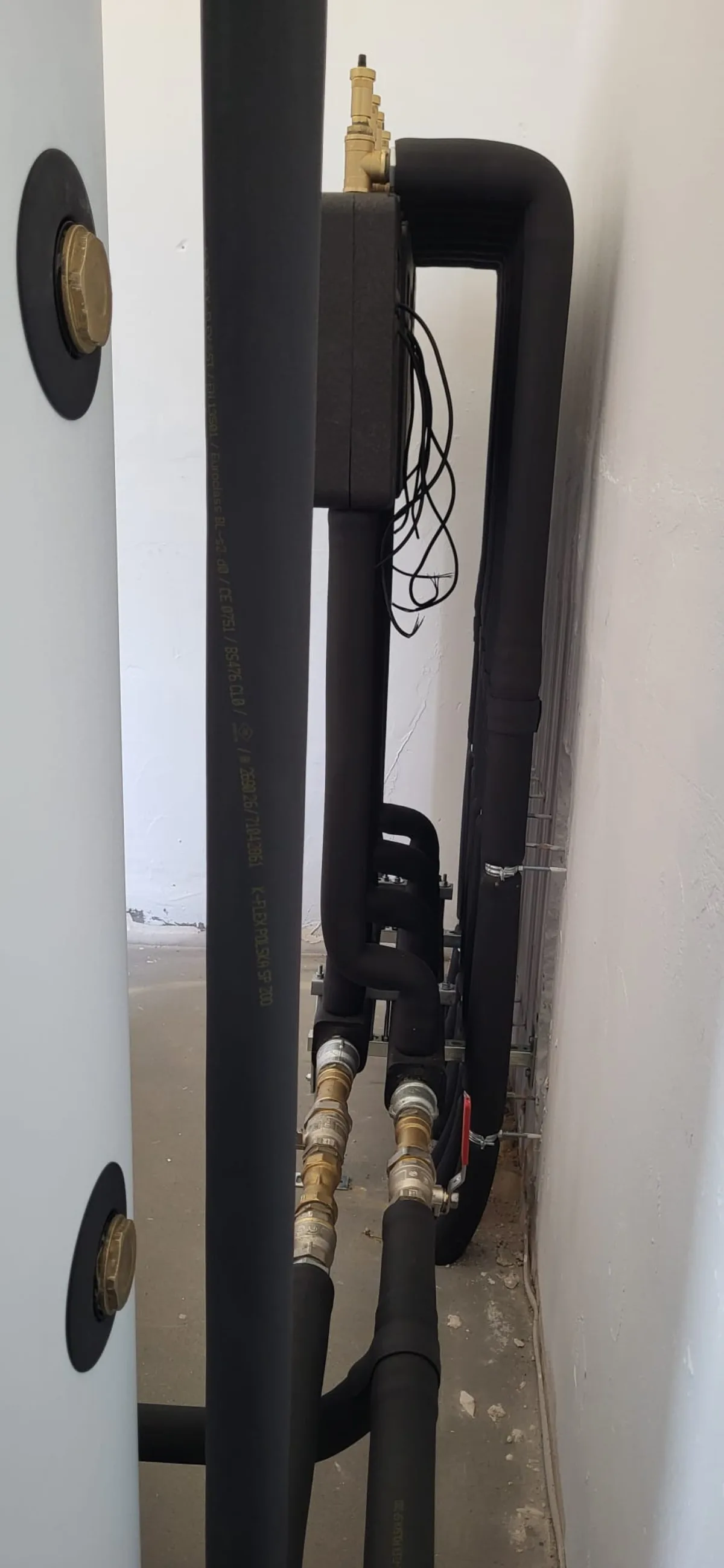

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 8

8 / 11

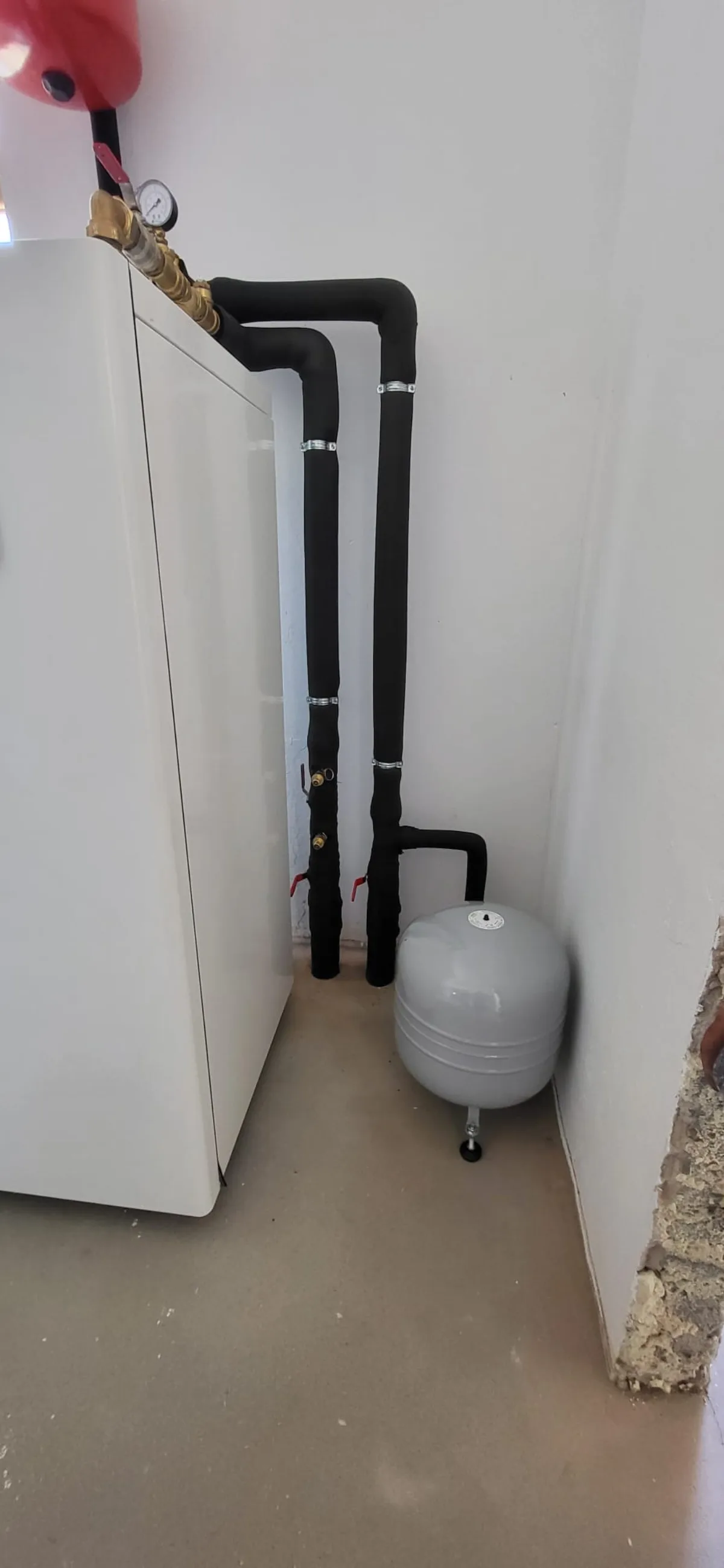

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 9

9 / 11

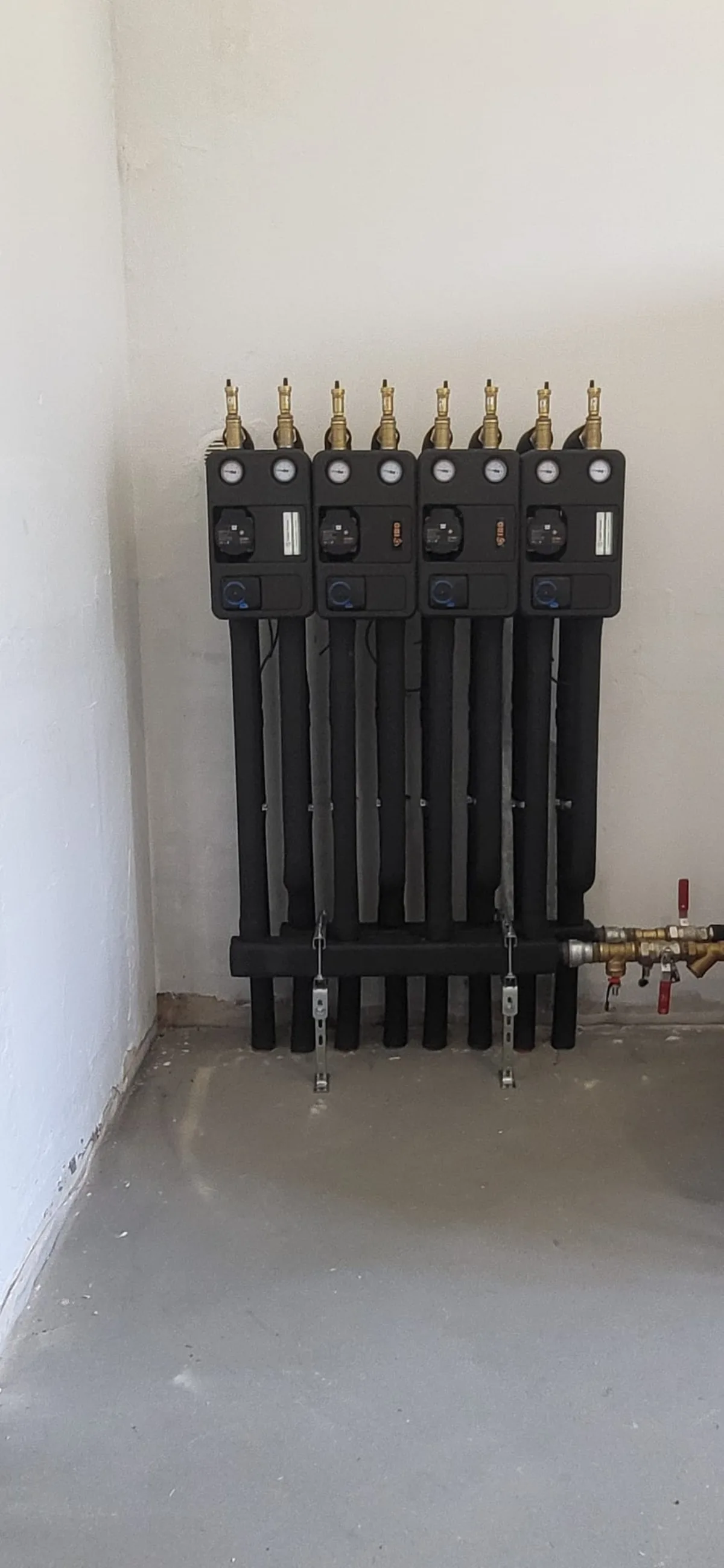

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 10

10 / 11

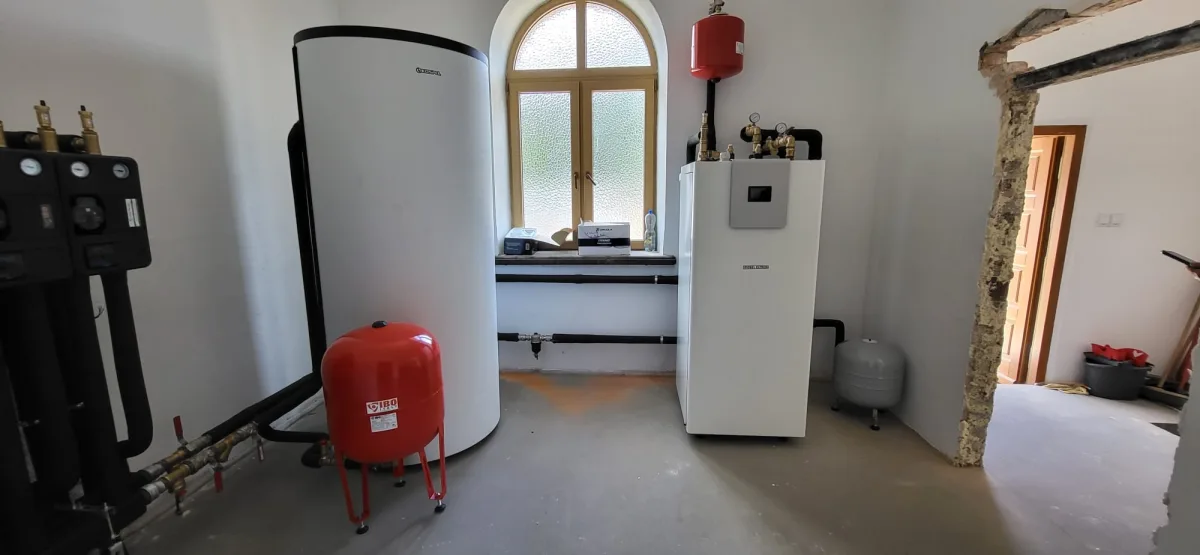

Realizacja pompy ciepła Stiebel Eltron, zdjęcie 11

11 / 11

Elementy techniczne

Co wykorzystano w tej realizacji pompy ciepła

Pompa ciepła Stiebel Eltron

Kompaktowa jednostka wewnętrzna z panelem sterowania na obudowie, ustawiona wolnostojąco w kotłowni.

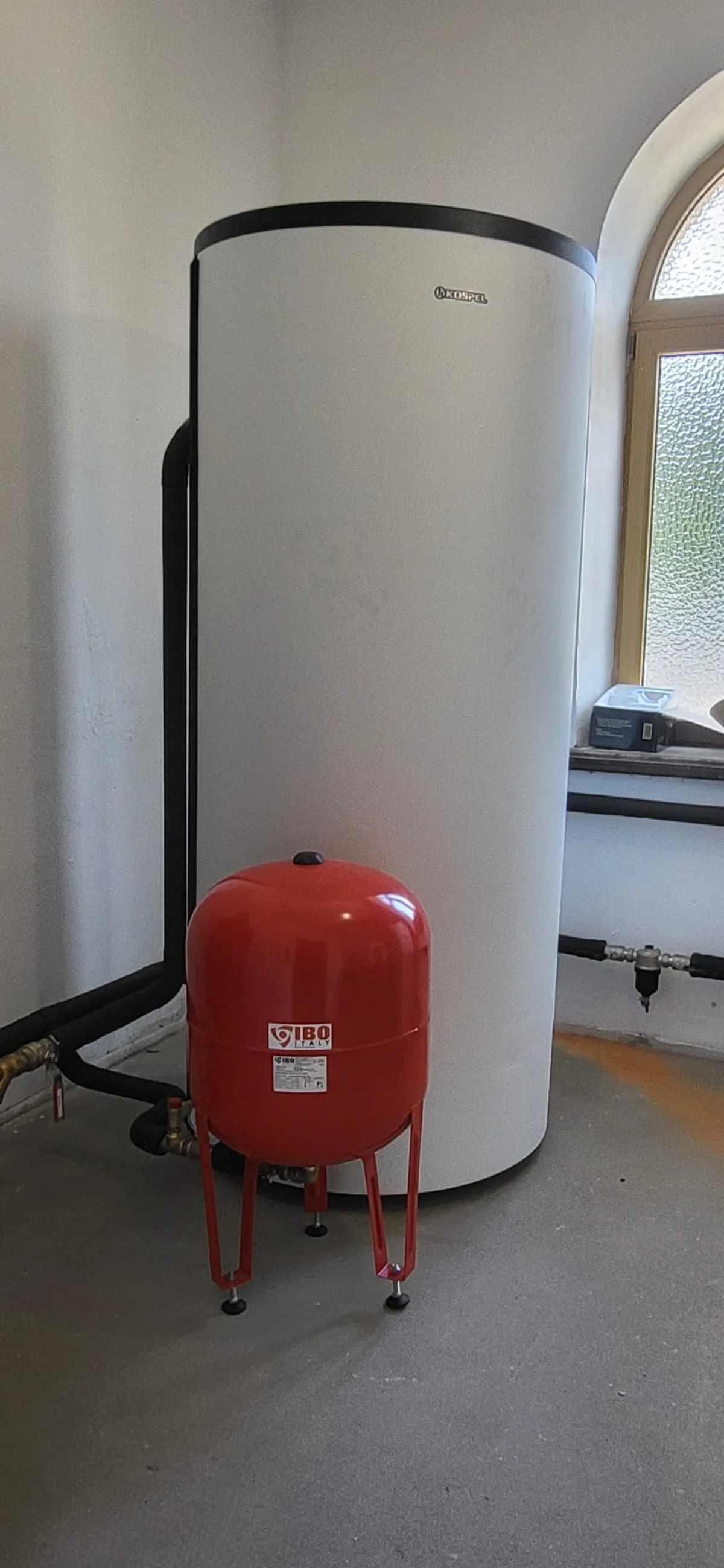

Zbiornik buforowy Kospel

Bufor w izolacji, stojący obok pompy, zapewnia zapas ciepła i stabilną pracę urządzenia.

Rozdzielacz z czterema grupami pompowymi

Cztery obiegi grzewcze, każdy z pompą obiegową i parą termometrów, na wspólnym rozdzielaczu w izolacji.

Naczynia wzbiorcze IBO

Naczynie przeponowe instalacji grzewczej oraz drugie, mniejsze, po stronie ciepłej wody.

Grupa bezpieczeństwa i armatura mosiężna

Zawory odcinające, manometry i odpowietrzniki zamontowane nad jednostką, w miejscu dostępnym przy przeglądzie.

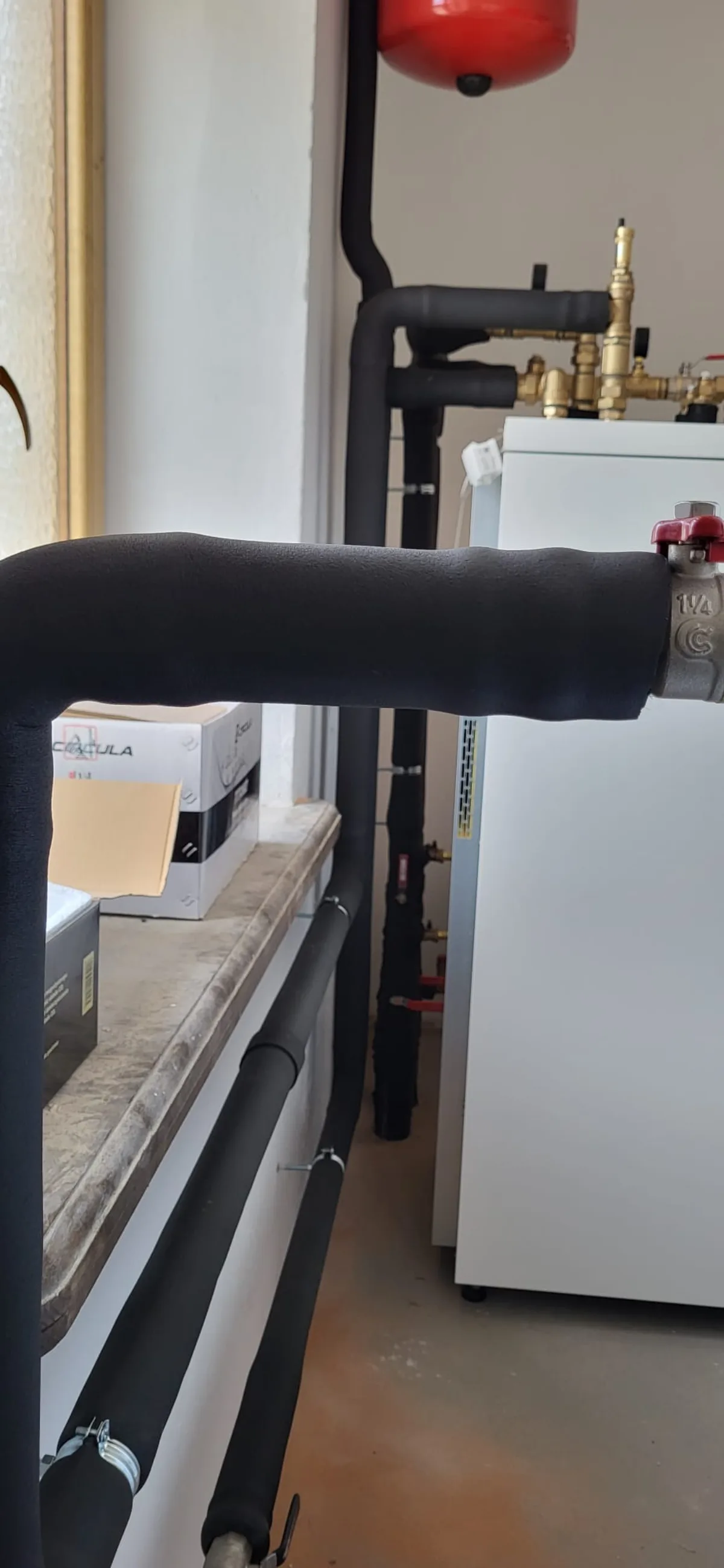

Orurowanie w izolacji termicznej

Rury zasilania i powrotu poprowadzone w czarnej izolacji, z podparciem i możliwością demontażu armatury.
